1. conception flexible pour répondre aux besoins de différents utilisateurs
La qualité des produits de première classe en ChinaL'équipe de R & D de première classe dans l'industrie s'assure que les indicateurs de performance des produits répondent ou dépassent les normes nationales, introduit le mode de gestion scientifique, et normalise le fonctionnement de chaque processus pour assurer l'excellente qualité de chaque produit.
Conception flexible pour répondre aux besoins de différents utilisateurs. Selon les besoins réels des clients, la structure du produit peut être conçue. Signé avec souplesse, et toutes sortes d'accessoires peuvent être choisies selon les exigences des utilisateurs, pour répondre aux besoins personnalisés de différents clients.
2. coffre-fort, aucune décharge partielle, rendement élevé, et économie d'énergie
1) technologie de contrôle de température de Sept-étape
2) Faible perte: adopter un schéma de conception spécial, la perte à vide est inférieure de 20% à la norme nationale et la perte de charge est inférieure de 5% à la norme nationale.
3) Faible bruit: le bruit est 3-5 dB inférieur à la norme nationale
4) Aucune décharge partielle: l'essai d'usine est moins de 40pc
5) Circuit anti-court: passez l'essai soudain de court-circuit du centre national d'essai de transformateur.
Champ d'application: largement utilisé dans les grandes et moyennes villes réseaux électriques grandes centrales thermiques, et les entreprises industrielles et minières.
3. système d'isolation de DuPont Nomex
1) matériaux isolants électriques de haute qualité mondialement reconnus Chemical-il n'y a pas de liaison C-H faible, avec une bonne stabilité chimique.
2) Résistance thermique: opération stable à long terme à 220 ℃; Opération à court terme à 350 ℃; À 250 ℃, il ne fondra pas, ne coulera pas ou ne soutiendra pas la combustion; Aucun gaz toxique ou corrosif ne sera libéré
À 750 ℃.
3) Sécurité, et protection de l'environnement-aucune réaction toxique aux personnes et aux animaux; la concentration de fumée est basse et aucun gaz néfaste n'est produit pendant la combustion.

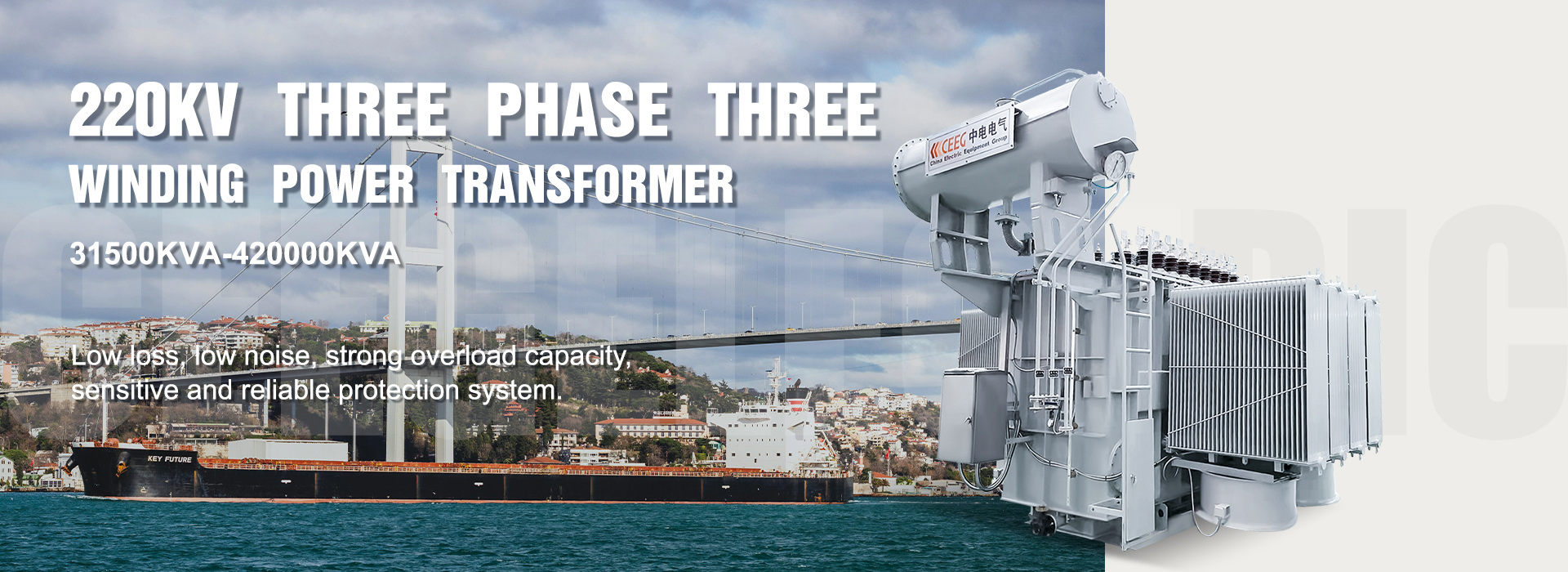

S20-220KV de puissance de régulation de tension de non-excitation de double enroulement triphasé de 31500KVA-420000KVA |
Capacité évaluée (KVA) | Combinaison de tension et gamme de taraudage | Groupe de vecteur | Aucune perte de charge (kilowatts) | Perte de charge (kilowatt) | Aucun courant de charge (%) | Impédance (%) |
HV (KV) | LV (KV) |
31500 | 220 ± 2x2,5%
242 ± 2x2,5% | 6.3
6.6
10.5 | YNd11 | 18 | 115 | 0.56 | 12-14 |
40000 | 21 | 134 | 0.56 |
50000 | 25 | 161 | 0.52 |
63000 | 30 | 188 | 0.52 |
75000 | 10.5
13.8 | 34 | 213 | 0.48 |
90000 | 40 | 246 | 0.44 |
120000 | 49 | 304 | 0.44 |
150000 | 10.5
13.8
15.75
18
20 | 58 | 360 | 0.4 |
160000 | 60 | 378 | 0.39 |
180000 | 66 | 413 | 0.36 |
240000 | 83 | 484 | 0.33 |
300000 | 15.75
18
20 | 98 | 577 | 0.3 |
360000 | 112 | 662 | 0.3 |
370000 | 114 | 675 | 0.3 |
400000 | 122 | 716 | 0.28 |
420000 | 125 | 742 | 0.28 |
Remarque:
1. des transformateurs avec une capacité évaluée moins que 31500kVA et d'autres combinaisons de tension peuvent également être fournis selon des conditions.
2. le transformateur avec la basse tension de 35kV peut également être fourni selon des conditions.
3. la structure non taraudage est préférée, et les robinets peuvent être réglés si nécessaire.
4. quand le taux de charge moyen annuel du transformateur est entre 45% et 50%, l'eficiency d'opération le plus élevé peut être obtenu byusing la valeur de perte dans la table. |
|
|
SS22-220KV 31500KVA-300000KVA triphasé trois de enroulement non-transformateur de puissance de réglementation de tension d'excitation |
Capacité évaluée (KVA) | Combinaison de tension et gamme de taraudage | Groupe de vecteur | Aucune perte de charge (kilowatts) | Perte de charge (kilowatt) | Aucun courant de charge (%) | Impédance (%) |
HV (KV) | MV (KV) | LV(KV) | Step Up | Descendre |
31500 | 220 ± x2.5 %
230 ± 2x2,5%
242 ± 2x2,5% | 69
115
121 | 6.3
6.6
10.5
21
36
37
38.5 | YNyn0d11 | 18 | 138 | 0.48 | HV-MV
22-24
HV-LV
12-14
MV-LV
7-9 | HV-MV
12-14
MV-LV
22-24
MV-LV
7-9 |
40000 | 21 | 165 | 0.42 |
50000 | 24 | 194 | 0.36 |
63000 | 29 | 231 | 0.38 |
90000 | 10.5
13.8
21
36
36
37
38.5 | 37 | 300 | 0.33 |
120000 | 46 | 369 | 0.33 |
150000 | 10.5
13.8
15.75
21
36
37
38.5 | 55 | 438 | 0.28 |
180000 | 62 | 500 | 0.28 |
240000 | 72 | 616 | 0.22 |
300000 | 91 | 726 | 0.2 |
Remarque:
1. la distribution de capacité ofthe la charge dans la table est (100/100/100) %; La distribution de capacité de la structure de poussée peut être (100/50/100) %; l'allocation de capacité de la structure de Buck peut être (100 /100/50)% ou (100/50 /100)%
2. des transformateurs avec la capacité évaluée moins que 31500kv, A et d'autres combinaisons de tension peuvent également être fournis selon des conditions,
3. le transformateur avec une basse tension de 35kV peut également être fourni;
4. la structure de taraudage non est préférée, et les robinets peuvent être réglés si nécessaire;
5. lorsque le taux de charge moyenne annuelle du transformateur est d'environ 45%, l'efficacité de fonctionnement la plus élevée peut être obtenue en utilisant la valeur de perte dans le tableau. |
|
|
SSZ20-220KV de puissance triphasée de 31500KVA-240000KVA trois OLTC de enroulement |
Capacité évaluée (KVA) | Combinaison de tension et gamme de taraudage | Groupe de vecteur | Aucune perte de charge (kilowatts) | Perte de charge (kilowatt) | Aucun courant de charge (%) | Répartition des capacités (%) | Impédance (%) |
HV (KV) | MV (KV) | LV(KV) |
31500 | 220 ± 8x1,25%
230 ± 8x1,25% | 69
115
121 | 6.3
6.6
10.5
21
36
37
38.5 | YNyn0d11 | 23 | 138 | 0.63 | 100/100/100
100/50/100
100/100/50 | HV-MV
12-14
HV-LV
22-24
MV-LV
7-9 |
40000 | 27 | 165 | 0.60 |
50000 | 31 | 194 | 0.60 |
63000 | 36 | 231 | 0.55 |
90000 | 10.5
21
36
37
38.5 | 47 | 300 | 0.44 |
120000 | 60 | 369 | 0.44 |
150000 | 70 | 438 | 0.39 |
180000 | 81 | 538 | 0.39 |
240000 | 100 | 667 | 0.35 |
Remarque:
1. les données énumérées dans le tableau sont applicables aux produits de structure abaissante, et les produits de structure progressive peuvent également être fournis au besoin;
2. un transformateur avec 35kV basse tension peut également être fourni selon les exigences;
3. lorsque le taux de charge annuel du transformateur est compris entre 45% et 50%, l'efficacité de fonctionnement la plus élevée peut être obtenue en utilisant la valeur de perte dans le tableau. |
|
S11-220KV de régulation de tension triphasée de non-excitation de l'enroulement 3150KVA-240000KVA autotransformateur |
Capacité évaluée (KVA) | Combinaison de tension et gamme de taraudage | Groupe de vecteur | Combinaison Step Up | Combinaison de marche vers le bas | Impédance (%) |
HV (KV) | MV (KV) | LV(KV) | Aucune perte de charge (kilowatts) | Perte de charge (kilowatt) | Aucun courant de charge (%) | Aucune perte de charge (kilowatts) | Perte de charge (kilowatt) | Aucun courant de charge (%) | Step Up | Descendre |
31500 | 220 ± 2x2,5%
230 ± 2x2,5%
242 ± 2x2,5% | 115
121 | 6.6
10.5
21
36
37
38.5 | YNa0d11 | 20 | 111 | 0.45 | 17 | 94 | 0.4 | HV-MV
12-14
HV-LV
8-12
MV-LV
14-18 | HV-MV
8-10
HV-LV
28 à 34
MV-LV
18 à 24 |
40000 | 23 | 136 | 0.45 | 20 | 114 | 0.4 |
50000 | 27 | 161 | 0.4 | 24 | 136 | 0.34 |
63000 | 32 | 190 | 0.4 | 28 | 162 | 0.34 |
90000 | 40 | 262 | 0.34 | 36 | 222 | 0.28 |
120000 | 10.5
13.8
15.75
18
21
36
37
38.5 | 49 | 323 | 0.34 | 44 | 273 | 0.28 |
150000 | 58 | 384 | 0.28 | 52 | 324 | 0.26 |
180000 | 67 | 439 | 0.28 | 60 | 367 | 0.26 |
240000 | 79 | 545 | 0.16 | 71 | 478 | 0.2 |
Remarque:
1. l'allocation de capacité de la structure progressive est (100/50/100) 9%, et celle de la structure abaisseur est (100/100/50) %,
2. l'impédance de court-circuit dans le tableau est de 100% de la capacité nominale;
3. le transformateur avec la basse tension de 35kV peut également être fourni sur demande,
4. la structure non-taraudage est préférée, et les robinets peuvent être réglés si nécessaire;
5. lorsque le taux de charge annuel du transformateur est d'environ 40%, l'eficiency de fonctionnement le plus élevé peut être obtenu en utilisant la valeur de perte dans
La table. |
|
SSZ20-220KV 31500KVA-300000KVA trois triphasés enroulement non transformateur de puissance de régulation de tension d'excitation |
Capacité évaluée (KVA) | Combinaison de tension et gamme de taraudage | Groupe de vecteur | Aucune perte de charge (kilowatts) | Perte de charge (kilowatt) | Aucun courant de charge (%) | Impédance (%) |
HV (KV) | MV (KV) | LV(KV) | Step Up | Descendre |
31500 | 220 ± 2x2,5%
230 ± 2x2,5%
242 ± 2x2,5% | 69
115
121 | 6.3
6.6
10.5
21
36
37
38.5 | YNyn0d11 | 21 | 138 | 0.56 | HV-MV
22-24
HV-LV
12-14
MV-LV
7-9 | HV-MV
12-14
MV-LV
22-24
MV-LV
7-9 |
40000 | 25 | 165 | 0.5 |
50000 | 29 | 194 | 0.44 |
63000 | 34 | 231 | 0.44 |
90000 | 10.5
13.8
21
36
37
38.5 | 44 | 300 | 0.39 |
120000 | 55 | 369 | 0.39 |
150000 | 10.5
13.8
15.75
21
36
37
38.5 | 65 | 438 | 0.33 |
180000 | 73 | 500 | 0.33 |
240000 | 91 | 616 | 0.28 |
300000 | 108 | 726 | 0.24 |
Remarque:
1. la distribution de capacité de la charge dans le tableau est (100/100/100)%; La distribution de capacité de la structure d'élévation peut être (100/50/100)%; La distribution de capacité de la structure d'abaisseur peut être (100/100/50)%, ou (100/50/100).
2. des transformateurs avec la capacité évaluée moins que 31500kva et d'autres combinaisons de tension peuvent également être fournis en tant que guired.
3. des transformateurs avec la basse tension de 35kV peuvent également être fournis.
4. la structure de non-robinet est préférée, lf requis par l'opération, robinet peut être placé.
5. lorsque le taux de charge moyen du transformateur est d'environ 45%, l'efficacité de fonctionnement maximale peut être obtenue en utilisant la valeur de perte
Dans la table. |
|
|
CEEG est un fabricant professionnel de transformateur!Notre base de production couvre une superficie de plus de 600 acres (40 hectares) avec de vastes installations et une superficie totale de construction de 180 000 mètres carrés. Nous avons une équipe professionnelle de plus de 1 000 employés. Nous avons avancé l'équipement de production et d'essai de transformateur ici pour nous assurer que nous fournissons à des clients les produits de haute qualité de transformateur de puissance.
Nous nous vantons d'une rangée d'équipement tranchant représentant un niveau élevé dans l'industrie, y compris un ensemble complet de cisailleuses, enrouleuses entièrement automatisées, machines d'empilage robo-actionnées, l'équipement de coulée sous vide de Hedrch, systèmes d'imprégnation de vide, véhicules de transport de coussin d'air, un atelier de production entièrement clos avec un niveau de propreté de 100 000, Machines à enrouler verticales de 20 tonnes, machines à enrouler horizontales de 10 tonnes, équipement de séchage de phase de gaz de charbon-pétrole, et un pont roulant de 200 tonnes. Nous adoptons les dernières technologies et processus pour nous assurer que nos produits sont conformes aux normes internationales et aux besoins des clients.
Nous avons une capacité de production forte de 30 millions de transformateurs de puissance de KVAs annuellement. Cela signifie que nous pouvons répondre à toutes les tailles et tous les types de besoins en matière de transformateurs de puissance, des petites applications aux grands projets énergétiques. Quelles que soient les spécifications requises par nos clients, nous les livrons à temps et les soutenons avec une qualité et une fiabilité élevées.
